ALC68c Netzteil belegung

[derju]

Hi,

ein Bekannter von mir hat 2 alc68c Köpfe mit passendem Netzteil bekommen, funktionstüchtig laut Vorbesitzer. Problem ist allerdings das wir beide keine unterlagen zu demn Netzteilen finden, auch keine Anschlusspläne (was hier das Hauptanliegen ist)

aus der Rückseite ist eine Klemmleiste an die der Laserkopf angeschlossen wird (Bidler folgen morgen) und am Kopf selber sind nur Kabelschuhe.

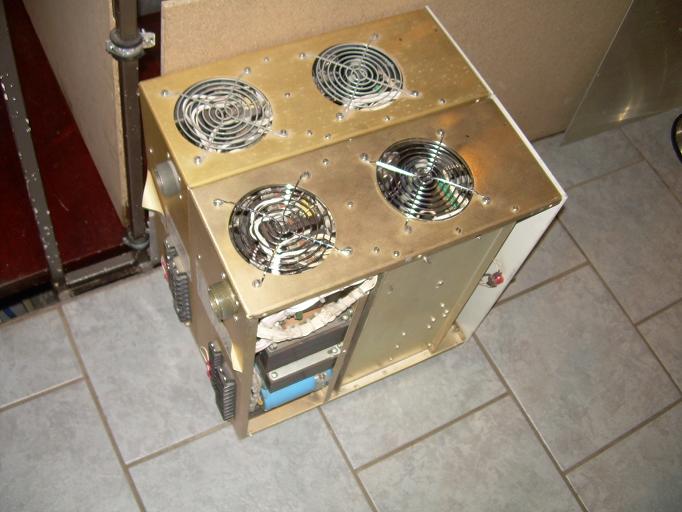

Bilder:

[sascha_]

hi derju,

die netzteile kommen mir sehr bekannt vor (links abgesägte 19"-ohren, komische poti-knöpfe, ...) - habe definitiv auch ein solches an meinem alc68, ich habe nur eine liste der kabelfarben rumliegen (eben beim an-/abklemmen notiert) - das wird dir wohl nicht helfen, mangels kabel, dh. muss ich die kabelfarben nochmal laserseitig anschauen, um die verbindungen aufzulösen...

ich bin heute ohnehin mal wieder im labor und werde mich an den lasern zu schaffen machen, da kann ich direkt nachschauen - ich kann dir die belegung dann direkt heute abend durchgeben!

unterlagen zu den netzteilen habe auch ich leider gar keine - ganz besonders schaltpläne kämen mir sehr gelegen; sollte dir nochmal sowas über den weg laufen, wäre es nett wenn du an mich denkst!

grüße
sascha

[i305]

unter vorbehalt http://www.laserfreak.net/forum/viewtop ... C68#p61911

Aber BITTE VORHER DURCHMESSEN

[richi]

Servus,
worauf du auch unbedingt achten solltest die Spannung der eingebauten Lüfter am Kopf.
Da gibt es 220V und 110V varianten
