ALC60X par MarcoL.

[radiums]

tu n'a que 3 lignes ???!!?
Sinon j'ai aussi bien reçu mon ALC 60, il cartonne aussi niveau puissance, je le fait tourner à 150mW (après nettoyage 200mW), l'alim monte à 15A et de type automatique en rack 19"...
Je vais changer les optiques pour avoir des "hight power optics" et le faire tourner à + de 250mW...

Il me sort 7 lignes (3 vertes, 2 bleues et une violette) avec un equilibre excellent et un beau cyan pur en sortie.

[doctoritchy]

et moi il me sort rien du tout il amorçe pas le tube

l'alim est ok (enfin je pense ) le filament rougit et des qu'il est bien chaud l'alim envoie des pic de plusieur kv dans le tube a +- 2-3 seconde d'intervale on voit dans le tube la decharge mais il ne lase pas


donc soit le gaz est devenus inerte soit l'alim a un probleme


en plus il y as deux fil que je ne parvient pas a indentifier et il ne sont brancher a rien donc c pe un interlock mais dans se cas je ne pense pas que l'alim enverait une amorçe ?

[radiums]

Tu es maudit par les lasers !!!

si le filament rougis c'est déjà bon signe..
mon ALC m'a fait le tour et j'ai eu assez peur sur le cout !! des petites décharges régulières mais aucun faisceau !!
J'avais beau augmenter le courant sur le potar ...rien !! (sur le vumètre non plus...)

Au final j'ai démonté l'alim et j'ai fermé puis réouvert le disjoncteur, attendu 15 min que le tout refroidisse un peu et après ça a marché nickel !

Alors p'tet que t'a une sécu à réarmer, un truc du genre...?
Les fils ne sont pas les connexions du champ magnétique ?

Tu n'a pas réussi une seule fois à le faire aller correctement ?
Tu voit des petits éclairs de rayon laser quand même ou rien du tout ??

[tek-man]

tu n'a que 3 lignes ???!!?
Sinon j'ai aussi bien reçu mon ALC 60, il cartonne aussi niveau puissance,....excellent et un beau cyan pur en sortie.

Ha c'est cool, bon choix!
En fait le diffract ligne est très vieux, il ne donne plus rien, et supprime les lignes supplémentaires.
Mais j'ai 6 lignes apparement.
Enfin ce qui me plais c'est un parfait équilibre vert-bleu.
Je vais pouvoir mettre mon selecteur de couleur, ca vaut le coup.
J'ai >200mW, n'ayant pas d'appareil de mesure, je ne peux confirmer.
Mais à pleine puissance, c'est vraiment puissant.
Mon alim a été modifiée j'ai pas l'impression que la mesure électrique marche.

et moi il me sort rien du tout il amorçe pas le tube

l'alim est ok (enfin je pense ) le filament rougit et des qu'il est bien chaud l'alim envoie des pic de plusieur kv dans le tube a +- 2-3 seconde d'intervale on voit dans le tube la decharge mais il ne lase pas


donc soit le gaz est devenus inerte soit l'alim a un probleme


en plus il y as deux fil que je ne parvient pas a indentifier et il ne sont brancher a rien donc c pe un interlock mais dans se cas je ne pense pas que l'alim enverait une amorçe ?

Il semble que ton alim soit bonne? Elle vient d'ou?
Pour le gaz, je suis super impressionné, car le miens n'a pas tourné pendant un mois, et hier il était un peu difficile à démarer, mais aujourd'hui, surement suite à l'usage d'hier, il a lasé direct!

[doctoritchy]

je sais pas trop mais c me fou la rage


meme avec l'amperage au max c change rien


et il faut des decharge mais rien ne sort enfin si tu met un bout de papier pres de la sortie tu voit une tache jaunatre apparaitre quand il y as la decharge !


toi tu as eu le meme probleme , et mnt c marche

arf pe que demain il marchera mais j'ai des doute

sinon au niveaux de l'alim je trouve rien pas d'info j'ai juste un pot pour regler l'aperage deux borne pour racorder un vu metre pour voir l'amperage du tube et un interupteur qui commute sur un potard externe ( qui manque mais je vais en souder un demain ) il reste que j'ai un fils rouge et un fil brun qui sorte et je ne sais pas ou il vont c pe un interlock mais c pas evident de reperer ou il vont il se branche sur des ci !!

reste que j'ai cheker les trois fusible present et il sont ok j'ai juste un truc zarb il y as un gap ça ok mais il y as une autre composant qui flash en meme temp que le gap et il est racorder avant le transfo ingiter du gap d'apres kelke recherche et comparason de schema c pe un petit neon ! mais j'ai mis le testeur sur la sortie ampere a coter des pot ben en voltage j'ai 1.8mv et en ampere j'ai rien du tout donc je ne sais pas se qu'il faut brancher la dessus :s

sinon tout est dans l'alim y as pas de carte deportee vers la tete laser faut juste brancher les deux fils du filament et le fil de l'anode

et la tete argon etait dans une boite uniphase avec les mousse expres pour le tube donc bien caler ^^ pe que le gars a acheter un new tube et que il a remis l'ançien dans la boite ?


enfin bref c me fait rager il me faudrait un autre tube en etat de marche pour tester l'alim , j'ai essayer l'autre argon que j'ai deja avec le filament naze mais la l'alim n'envoie meme pas de jus dans l'anode car il ne detecte pas de charge sur le filament donc faudrait pe bidouiller de brancher les tube niveaux filement en // afin de tromper l'alim pour voir si c decharge dans l'autre tube et voir si il peut s'amorçer

en theroie le filament ne sert qu'a accelere la mise en route du tube en rechauffant le gaz donc il peut s'allumer mais mettra bcp plus de temp !

heureusement que j'ai plein de ventillo de 120mm pour refroidire tout ça ^^ ( des papst tres tres bruiant ^^ )

[doctoritchy]

sinon ta fait koi exactement pasque moi j'ai pas de disjoncteur ?

secu a rearmer vi pe mais alors l'alim n'envairait pas de jus au tube non ?

champ magnetique heu non y as pas ça sur les uniphase !

sinon j'ai aussi deux petit switch dans l'alim il sont ouvert mais je ne sais pas a quoi il servent , et j'ai peur de bousiller l'alim en les fermant !


faut que je trouve un schema de cette alim

[doctoritchy]

bon voila le lien d'ebay pour les tof du bidule


http://cgi.befr.ebay.be/ws/eBayISAPI.dl ... %3AIT&rd=1

je vient de retraduire le texte avec un dico allemand -> FR ben le truc c que le laser ne fonctionnait deja pas le mec a meme pas reussis a le faire tourner car il n'y connait rien donc l'alim est pe mal cablee et attend pe kelke chose pour envoier le jus ?


j'avait fait la traduction web ben c donnait pas du tout le meme texte


edit:j'avait oublier le lien

[pitchoun]

ta pas les optiques qui sont désalignés ? si c'est le cas c'est normal qu'il ne sorte rien ! aide toi d'un petit He-Ne pour realigner

[doctoritchy]

he-ne pour realigner ??


j'ai pas de he-ne juste un diode de 50mw et un de 2mw


et comment il faut proçeder pour realigner avec un he-ne ????

[pitchoun]

tiend va faire un tour sur la Sam laser FAQ
http://repairfaq.ece.drexel.edu/sam/laseratr.htm#atr60x
et une citation de marco

The resonator and tube
need them some adjustment, you will need
a HeNe for this job.

voila je peut pas t'en dire plus j'ai jamais étudié le sujet :S

[doctoritchy]

arf bon je vais chercher ça car c pe simplement ça


si oui alors je t'aime ^^

[radiums]

Mais...les optiques sont scellés et ne peuvent pas être réalignés ??!!??
C'est pas comme sur l'omni 532 ou sur le 60 d' ALC !

Bon, mais de toute façon si ça a bougé et désaligné (ce qui peut se produire après transport...) c'est pas bcp et yaurait kan même un départ de faisceau !

Voir avec l'alim ou l'état du tube...
Bon courage !

[doctoritchy]

si on peut le realigner j'ai deux bague avec 3 vis halen sur chaque bouts


en effet c a pe bouger l'ors du transport , je vais deja faire un teste avec une alim de cathode froide voir si le gaz s'ionise bien apres je vais voir si la pression n'est pas remontee sur samfaq il parle de mettre un gros aimant a coter du laser pendant 1 ou 2 heure afin de redescendre la pression

j'ai meme lut que en cas d'extreme en mettant une baterie de voiture sur le filament on pouvait redonner vie a un tube dont le gaz se serait neutraliser !!!!!


j'irais pe pas jusque la mais bon :s

sinon je voudrais plus d'info sur la façon de realigner mes optique avec un autre laser ( he-ne ou diode pour moi )

savoir comment mettre l'autre laser le faire entrer ou et savoir ce que je doit observer pour savoir si le tube est bien aligner ?

pasque sur samfaq j'arrive pas a tout bien comprendre !

[radiums]

c clair !! Ya beaucoup de baratin aussi (enfin je trouve que ça aurait pu être expliqué plus clairement)
contact moi par msn si tu ve car là comme ça c'est un peu long et ça dépend de plusieurs choses !

Mais normalement même si tes optiques ne sont pas bien alignés tu doit avoir au moin une lueur dans le tube, ou un départ de faisceau

Le plus dur est de centrer le tube, le réglage des miroirs est relativement
simple une fois que ton tube est centré, or sur ton laser argon les optiques sont visiblement déjà fixés directement sur le tube par l'intermédiaire des bagues donc pas de centrage à faire ce qui au final doit être relativement simple !

Il faut effectivement utiliser un autre laser pour faire le réglage mais il est inévitable de ce le prendre dans la figure car il faut être très prêt du rayon lorsque tu règle !!

Il faut donc un laser qui se voit quand même avec de la fumée (c'est plus facile) mais pas trop puissant (entre 1 et 5 mW ).
pourquoi laser HeNe est recommandé ?

Ben parceque le HeNe à une bonne qualité de faisceau = divergence en général assez faible et surtout un rayon très fin ce qui facilite carrément le réglage !

les diodes laser divergent plus et quelques centaines de réflexions dans les optiques lui donneront rapidement une allure de PAR 36 !
C'est faisable, mais c'est plus dur !

Bref, contact moi si tu veut pour la manip ce sera plus simple.
a+

[doctoritchy]

ok

je te send mon msn par mp


sinon j'ai fait le test du starter neon ben sur le tube qui a le filament ok c s'illumine rose , par contre sur celui dont le filament est casser sa sillumine presque bleu !!!!!!


donc je pense que le gaz est mort je vais revendre le tout (les deux tube + l'alim pour 150€ net en tout l'ensemble ma ,couter plus de 250€ mais bon je revend cr je doit mettre de coter pour un que je prendrait direct a marco j'ai pas envie de tomber encore sur un qui ne s'allumme pas meme si c n'est pe pas compliquer a faire j'ai pas le temp de trop chipoter mais je veut bien essaier une derienre foi celui qui veut le tout mp moi ou msn

[tek-man]

Tu peux essayer sur le marktplatz, de ce site, non?

[doctoritchy]

vi ^^

mais bon pitchoum est interesser par le matos donc j'attend ses nouvelle avant !

[tek-man]

Nouvelle serie de tests!!!!

En détail... Donc bien 6 lignes ( 2 fortes, 2 moyennes et 2 faibles )

Moteur DC (miroir désaxé) + diffract :

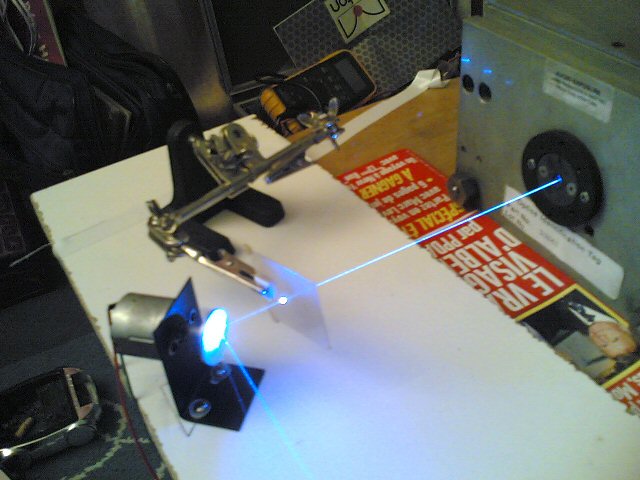

La config complete :




Le test du 1er diffract (ligne) :




1er diffract en zoom :




Le test du 2eme diffract (explosion) :




2eme diffract en zoom, montre clairement les lignes :

[doctoritchy]

a part l'apn qui a l'air un peu pourris c nikel


vivment que je puisse m'en payer un aussi !!

[pitchoun]

euh c'est quoi la "vitre" que l'on voit sur la premiere photo tenue par la pince croco ?
(boolay inside ??!!)

[tek-man]

C'est un diffracting grading, pour permettre de séparer les couleurs.
Ce lui la, c'est un ligne.

[mastic]

bonjour, ou peut on contacter marcol ?
merci
