In Regensburg stelle ich eine verkleinerte Safety vor.

Die Leiterplatte ist um 40 % verkleinert zur V2. (dann 50x92mm)

Ohne Relais ,aber mit Zweiweg Laser=Dunkel (Shutteransteuerung/Optokoppler RGB) .

Als Erweiterung kommt Schleppfehlererkennung.
Aus meiner Sicht Käse ,aber wer es mag. (Soll<>Ist Vergleich)

Läuft dann ohne Kühlkörper an +/- 24 V.

Die neue Safety ist vorgesehen mit den Eigenschaften Basic,Magic.
Alle mit Bootloader zwecks Update.


Ist zwar noch eine Menge Zeit bis zum Treffen ,aber gut Ding will Weile & Schmalz.

soweit Gento

[tschosef]

Moing moing...

also gestern haben wir mal so richtig schön Outdoor gelasert. Dabei auch einige "mir unbekannte shows" angeguckt, und wir waren froh, das Savety zu haben. Funktioniert echt gut

wegen anschluss blau. ich hab den blauen ja nu nicht mehr...
der Blaue brauchte einen Pulldown wiederstand. das hat gut funktioniert.. muss aber auch dazu sagen, dass es ein ttl laser war.

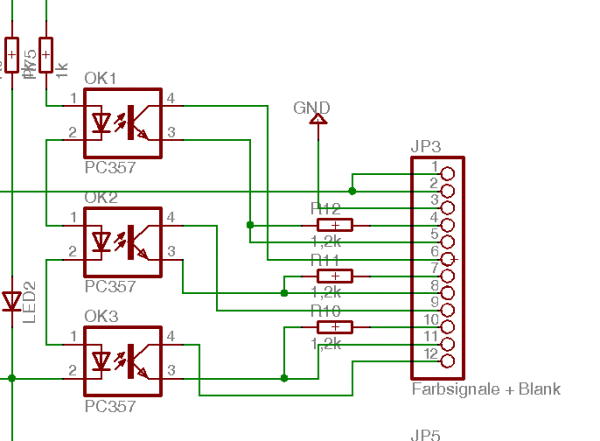

hier ne "grobe" Skizze.

gruß
Erich

[gento]

Ist schon drauf.
z.B.

12: Analog/TTL in
11:Analog /TTL aus.
10:0V dieser Diode.

Weiter drauf : Safety Led bereit + Led Safety hat zugeschlagen.

Gento

[gento]

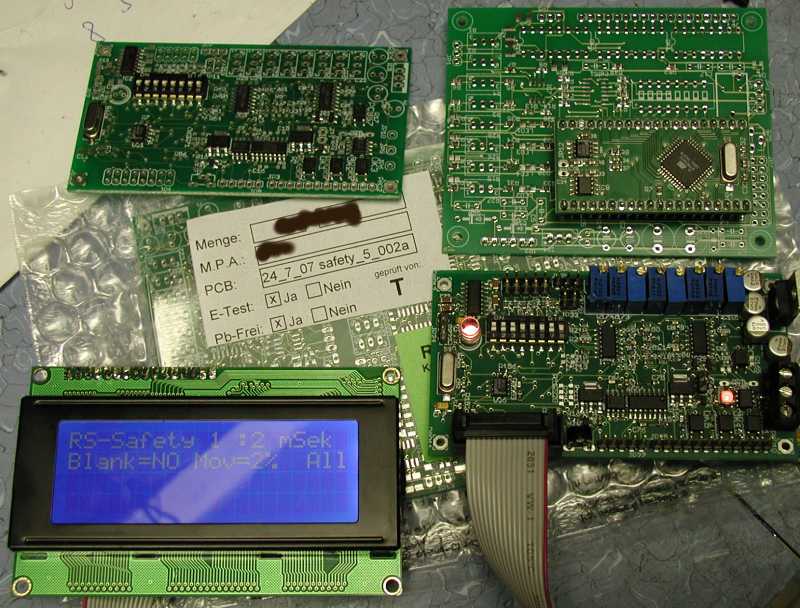

Wasserstandsmeldung:



Links oben eine Teilbestückte neue 'Terminator'.
Rechts unten eine funktionierende neue am LCD.
Rechts oben im Vergleich die Alte Safety mit Huckepack CPU.

Bei der neuen Safety sitzt die CPU unten drunter.

Soweit möglich ,benutzte ich SMD's.
Aber den SMD Dipschalter werde ich verbannen , weil mir erscheint der nicht verschleißfrei genug.

Das neue Layout verbesserte die 10 Bit AD Wandlung mit offenen Eingang auf +/- 1 Bit Wackler.

Versorgung über Schraubklemmen.
An +/- 24 V wird der Regler bei beleuchteten LCD 50 Grad warm.
Die Kühlfläche des Reglers zeigt aber nach außen.

Die Software der Alten Basic/Magic Safety wurde 1:1 übernommen , nur um Terminator = Schleppfehlererkennung erweitert.

Die Tage geht ein Testmuster Richtung Süden.

Noch Fragen / Wünsche / Anregungen wer ?

lg Gento

[tracky]

Ich sehe Dein Herzblut in der Arbeit! Hut ab! Für mein neues Projektor Design genau die richtige Größe!

[gento]

Doppelt gemoppelt hält besser.

Drum :Bitte testet mal die Neue Software zur Magic / Terminator.

Wenn das löppt ,oder auch nicht ,erbitte ich Feedback.

http://www.Laser-safety.de/Safety_V2.rar

In meinen Augen etwas einfacher oder durchdachter.

Gruß Gento

[spectrabeam.de]

Hallo,

bei uns gibt es die Scanner Safety 3.xx 4-Kanal Terminator Magic bis zum Ende der Prolight & Sound 2008 zum Messe-Sonderpreis.

Ich wünsche allen ein schönes Wochenende und dann viel Spass auf der Messe

spectrabeam.de

Bernd Steinert

[gento]

Lange war die im Panzerschrank:

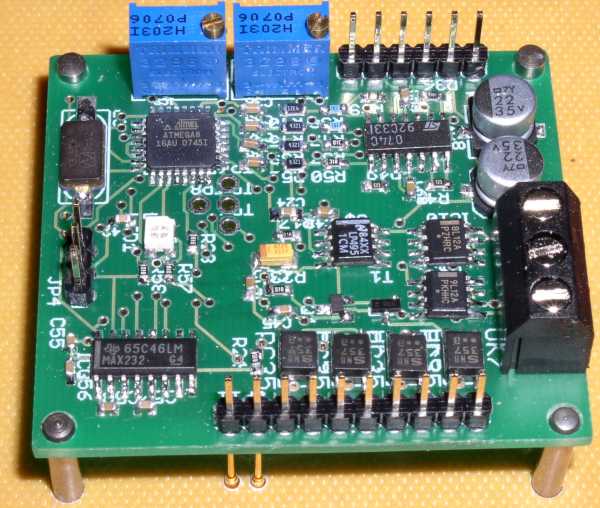

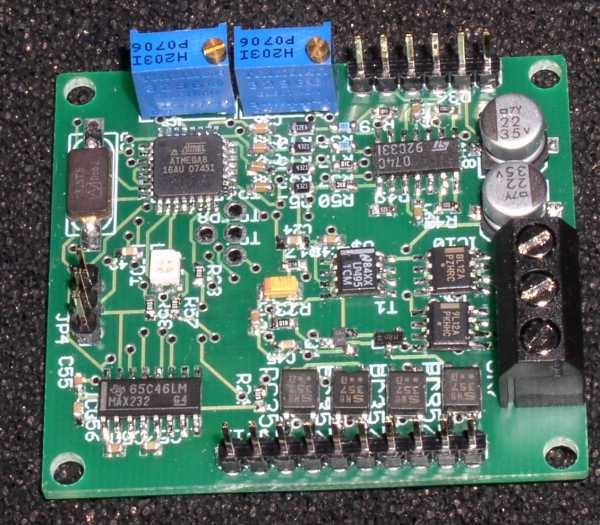

Codename:Picolo



Abgleichfrei.
RS232
Statusled's RGY
4 Kanäle
Mega 8
Externe Watch Dog (falls die CPU stirbt)
Pastenlötung aller SMD's
Bleifrei

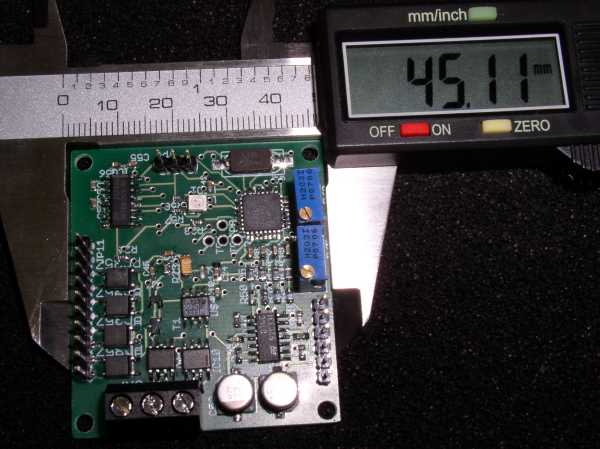

45x52 mm



Wird es wohl nur i(n/m) Shop('s) und nicht bei mir geben.

lg gento

[gento]

Ich reiche mal ein paar Fotos nach von meinem , keinem Kellergebastel nach .

Wer sich angesprochen fühlt der darf.

Mein In Circle Tester / Programmer.





Die Prüfstifte haben einen Durchmesser von 1,3 mm.

Updaten könnte jeder selbst über RS232 , allerdings ist das Hex-File dann Krypte.

lg Gento

[gento]

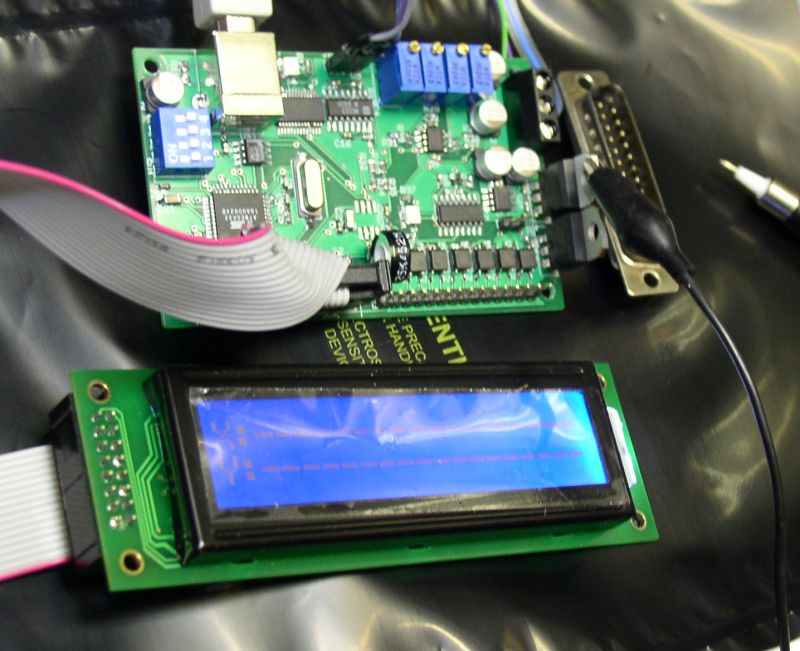

Neuste Safety USB:



USB Anschluss
Erstabgleich über PC-Monitor oder LCD
Mehrere Zonen und alle Parameter per USB abgleichbar.
Sechs Farbkanäle
Size : Im Vergleich Ilda Stecker daneben.

Kein Basic mehr drin.
Je nach Wunsch : NO LCD aber nachrüstbar , Blue LCD oder Grafisches LCD
Reflow gelötet.
Per UBS Firmwareupdate möglich.
Im Bild der erste Prototype

Die Serie wird wird noch kleiner .

lg
Gento


Vergessen drum Edit :
Schlägt die Safety zu wird die LCD Beleuchtung eingeschaltet.
Ansonsten bei Showausgabe dunkel.
Shutterausgang vorhanden.
USB Signal liegt an Steckerleiste an.

[starburst]

Hi Rainer,

tolles Teil! Wo wird sich das preislich ansiedeln? Gleich wie die letzten?

lg Karl

[gento]

Preislich um die alte Basic , also Preiswerter.

Gento

[deadeye5589]

Äh Gento,

nur mal so als Tip. Diese ESD Beutel sind in der Regel elektisch Leitfähig, genauso wie die Schaumstoffunterlagen für µC und andere ICs. Da sollte man keine Schaltung drauf legen, die unter Spannng steht. Der Oberflächenwiderstand über eine große Fläche ist zwar recht hoch, aber zwischen zwei benachbarten Kontakten kann da schon Strom fließen.

Aber ansonsten echt hübsch geworden das Teil.

[gento]

Wie unschwer zu erkennen ist hat selbst der Proto Lötstoplack.
Und die Tüte hat keine harte Ableitung , sondern 250 K über 10 cm.

Die Tüte sollte den Kontrast erhöhen.

Aber Danke für den Hinweis

Gento

[gento]

Ich konnte es mir nicht verkneifen



lg Gento

[yosh76]

Hi Rainer,

GENIAL -> auch haben will

[adminoli]

Hi Gento,

wäre noch schön wenn der Beamy rotieren würde und die Show parallel auf dem Display ausgegeben würde.
Sorry! Spass muss sein.


Gruß
Oliver

[gento]

Die letzten Tage habe ich die Harte und weiche Software zur Safety-USB überarbeitet und erweitert.

Die Weiche Windoof Soft läuft über USB jetzt stabiler.
Die Datenübertragung sollte jetzt, wenn die Safety automatisch erkannt wird, zu 99,9xxx % auf Anhieb klappen.

Zu dem Zwecke muß bei 'alten' USB-Safety's neue Firmware drauf.
Die Software zum Firmwareupdate bekommt man auf Anfrage per Mail.

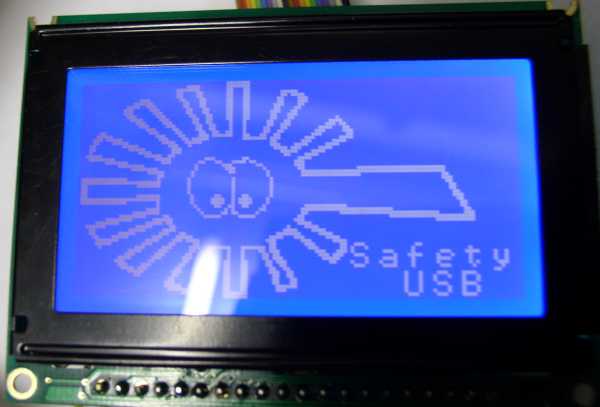

Die Safety läuft jetzt auch komplett per Grafisches LCD.
Dazu folgende Frames:


Beim Booten.....


Wenn scharf....



Der Grundabgleich...




Die Safetyzonen werden getestet.....


Status der Safety prüfen ....




Ne Packung Zigaretten ist größer.

Die LCD Beleuchtung ist , wenn scharf bei der Showausgabe dunkel und leuchtet nur kurz wenn die Safety zugeschlagen hat.

Zu bekommen ist die Safety bei : http://www.spectrabeam.de/product_info. ... -Kanal-USB

Oder mir selbst.

Gento
